Gates On the Fly

Gates-on-the-Fly (GOF) analiza y edita gráficamente grandes netlists de Verilog que se generaron a partir de una herramienta de síntesis o diseño. Las netlists a veces requieren cambios para cumplir con las especificaciones de cierre de tiempo, corregir errores de lógica funcional o volver a particionar un diseño. Con GOF, puede encontrar y visualizar fácilmente conos lógicos específicos en su proyecto en un esquema para visualizar solo las rutas que necesita ver sin desorden innecesario. GOF también simplifica la asignación de compilaciones de nivel RTL a sus equivalentes de nivel de puerto, para que pueda identificar los lugares donde se deben realizar cambios. El modo ECO de GOF admite capacidades de edición gráficas y basadas en secuencias de comandos para realizar un seguimiento de los cambios de ECO. Las operaciones ECO solo de metal también son compatibles con un flujo automático de puertos de repuesto.

Proveedor: NanDigits Design Automation

Ver descripción detallada

SOLICITE UNA COTIZACIÓN

*Campos requeridos

Al completar los campos a continuación, acepta automáticamente nuestros términos de uso y política de privacidad de datos
sepa mas

Gracias por contactarnos, nos comunicaremos con usted lo antes posible.

Error, inténtalo de nuevo. Tu mensaje no fue enviado

Descripción del producto

O GOF tem quatro partes principais: um navegador de netlist (GofViewer), um visualizador de esquemas (GofTrace), um editor de netlist (GofECO) e um programa de script para automatizar alterações (GofCall). Você também pode depurar um projeto usando um dos visualizadores de forma de onda do SynaptiCAD para anotar esquemas GofTrace com informações de estado de um arquivo de forma de onda (de uma sessão de depuração de simulação em andamento ou de um arquivo VCD criado durante uma simulação anterior do projeto). Abaixo está um fluxo de projeto típico usando GOF:

Localize Seções de interesse no projeto no GofViewer

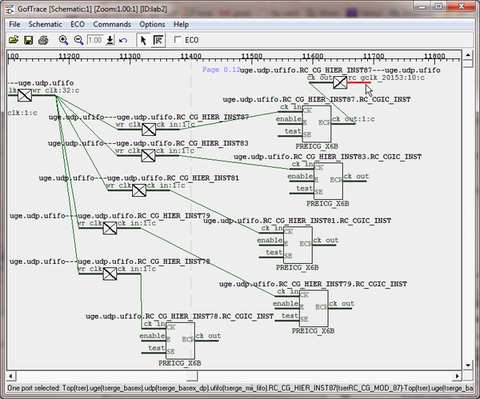

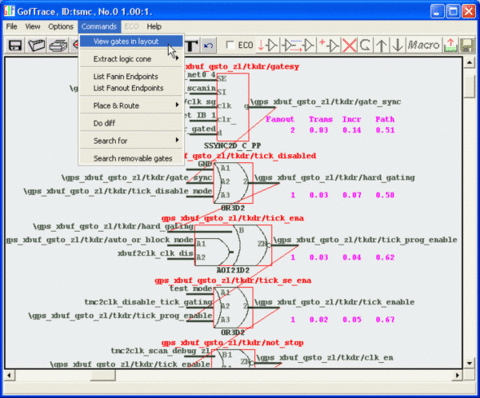

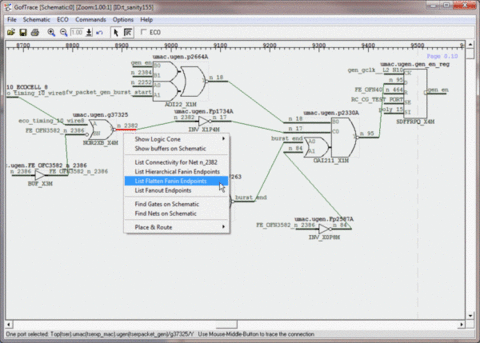

Investigue portões usando janelas esquemáticas GofTrace
Use o GofECO para editar graficamente as portas e conexões da netlist
Use GofCall para ECOs automáticos e verificação do esquema

Recursos GOF

Gerador de esquemas totalmente interativo e incremental
Exibição de símbolo de portão natural sem a necessidade de um arquivo de símbolo adicional
Modo gráfico para realizar ECOs netlist
ECOs baseados em script usando uma API poderosa que faz muito mais do que outro script baseado em TCL
Recurso de correspondência de fio Netlist para RTL para ajudar a localizar facilmente o ponto para realizar um ECO
Uma interface de programação para processar netlists
GOF pode exibir violações de tempo dos arquivos de relatório do horário nobre graficamente em um esquema
Script Logic Cone ECO que altera todo o cone lógico que aciona um pino de entrada e o substitui por um novo conjunto de lógica de uma netlist recém-ressintetizada
Os resultados da sessão de edição ECO podem ser salvos em vários formatos
Muitas outras operações de netlist integradas, relatórios informativos e utilitários
